Система измерений ASTM-Digital «Стандартная»

Консоль ASTM-Digital "Стандартная"

Система измерений ASTM-Digital «Стандартная» устанавливается на испытательные установки всех типов взамен имеющейся системы измерений (маятниковой, торсионной или электрической). На гидравлических испытательных машинах для измерения нагрузки используется датчик давления, на механических - тензодатчик силы. По заказу возможна установка датчика для измерения перемещений опорной плиты (активного захвата).

Консоль ASTM-Digital «Стандартная» позволяет измерять текущие значения нагрузки и скорости нагружения в абсолютных единицах (кН и кН/с), а также предела прочности при разрушении образца (максимального значения нагрузки за период нагружения). При оснащении датчиком перемещений отображаются текущие значения перемещений (деформации) и скорости перемещений (мм/с).

Цифровая консоль имеет выход для управления отключением электродвигателя главного привода испытательной машины по заданному значению нагрузки, которое может изменяться оператором. Управление отключением осуществляется через промежуточный релейный блок защиты, входящий в комплект поставки.

Программное обеспечение позволяет проводить регистрацию испытаний с возможностью распечатки диаграммы нагружения и сохранения результатов в память ЭВМ. Управление машиной - ручное.

Консоль ASTM-Digital «Стандартная» изготавливается из микрочип компонентов от ведущих зарубежных производителей с использованием цифровых технологий обработки сигналов, что обеспечивает ее высокий технический уровень, функциональность и надежность.

Пульт управления испытательной машиной остается прежним без изменений, поэтому монтаж системы ASTM-Digital «Стандартная» и калибровка (поверка) испытательной машины могут быть выполнены самостоятельно без вызова специалистов завода-изготовителя. По заказу возможно встраивание цифровой консоли в панель управления пульта как показано на рисунке, а также замена устаревшего электрооборудования современным.

Испытательное оборудование после проведенной модернизации по желанию Заказчика аттестуется как новый тип, уже внесенный в Госреестр средств измерений: ИП-М для испытательных прессов (№54048-13 в Госреестре СИ) , ИР-М или Р-М для разрывных машин ( №54048-13 в Госреестре СИ), что избавляет от многих проблем, связанных с поверкой оборудования органами ЦСМ.

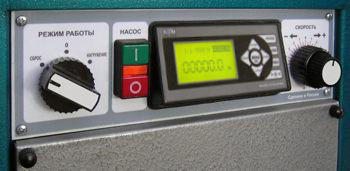

Панель пресса ИП-500М
Технические характеристики системы ASTM-Digital «Стандартная»
Цена единица наименьшего разряда измерения силы (скорости нагружения), кН (кН/с)
для диапазонов:
0,05…5 кН, 0,5…50 кН
1…100 кН, 2…200 кН, 2,5…250 кН, 5…500 кН
10…1000 кН, 12,5…1250 кН, 20…2000 кН, 25…2500 кН


0,001
0,01
0,1
Цена единица наименьшего разряда канала измерения перемещений (скорости), мм (мм/с) 0,01
Период измерений (частота дискретизации), мс 20
Частота обновления информации на дисплее, Гц 10
Габаритные размеры модуля ASTM-Digital, мм (длина x ширина х высота) 170 х 85 х 40
Масса модуля ASTM-Digital, кг 0,5

Комплект поставки:

- цифровая консоль ASTM-Digital «Стандартная»;
- датчик давления (или тензодатчик силы);
- релейный модуль защиты с блоком питания;
- комплект монтажных частей и приналежностей;
- паспорт (руководство по эксплуатации);
- диск с программным обеспечением (система регистрации).
