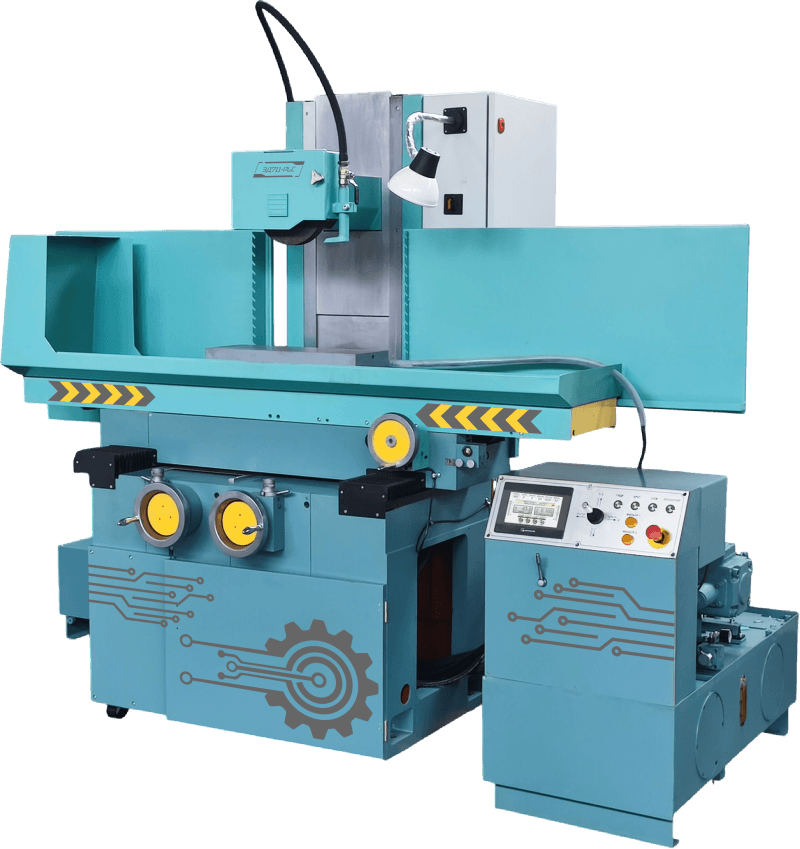

ПЛОСКОШЛИФОВАЛЬНЫЙ СТАНОК 3Д711-PLC
Станок плоскошлифовальный 3Д711-PLC прошел модернизацию в части замены электрооборудования и оснащен автоматизированной системой управления ASGM-Digital на базе контроллера Siemens S7-1200. В ходе работ произведена полная разборка станка с последующим капитальным ремонтом и заменой:
- двигателей поперечной и вертикальной подачи сервомоторами Siemens с драйверами управления;
- кнопочной панели управления на панель с сенсорным экраном и джойстиком;
- старой системы измерений программируемым логическим контроллером Siemens;
- установка энкодера для контроля перемещений хода стола;
- измерителя тока для контроля мощности двигателя шлифовального круга;
- измерителя тока для контроля и управления магнитной плитой;
- новой электромагнитной плиты размером 200х560 мм;
- нового шкафа с электрооборудованием на базе автоматики Schneider;
- манжет гидроцилиндра, приводных ремней, шлангов и рукавов высокого давления.
Интуитивно понятный интерфейс позволяет освоить управление станком в кратчайшие сроки любому человеку, даже не имеющему специальной технической подготовки! Оператору больше не нужно следить за режимами шлифования, теперь система управления сама следит за нагрузкой двигателя шлифкруга и при необходимости понизит подачи до оптимального уровня, обеспечивая максимальную скорость обработки и безопасность работы! По завершении цикла шлифования бабка и суппорт вернутся в свои начальные положения, отключатся все двигатели и агрегаты.
На панели оператора осуществляется контроль и
задание следующих параметров:
- текущие значение и величина подачи по Y и Z, макс.
подача по Z, мощность шлифкруга;
- задание конечных положений движения стола и
суппорта;
- подвод шлифовального круга к детали и привязка начального
положения;
- выбор режимов поперечных и вертикальных подач в автоматическом
цикле;
- задание количества выхаживаний по завершении цикла шлифования;
-
управление запуском гидростанции, шлифкруга, СОЖ и ПУСК/СТОП-цикла;
- отображение
информационных сообщений о режимах работы, сбоях или аварийных ситуациях;
- окно
мониторинга входов и выходов ПЛК.
Станок 3Д711-PLC в наличии на складе в Армавире, возможна демонстрация в работе!
Новая система управления ASGM-Digital поддерживает все штатные алгоритмы предупреждения аварийных
ситуаций:
- блокирующее отключение перемещений шлифовальной бабки и суппорта при достижении ими
крайних положений;
- исключена возможность включения работы в цикле при неисправности
ЭМ-плиты;
- аварийный отскок шлифкруга от изделия при движущемся столе в случае потери питания
ЭМ-плитой или электродвигателем шлифкруга;
- исключена возможность одновременного включения ручного
и автоматического перемещений стойки;
- исключена возможность включения ускоренных вертикальных
перемещений шлифовальной бабки вниз при вращающемся круге и движущемся столе.
Технические характеристики
